Módulo Amplificador de Áudio LM386

Neste artigo iremos montar um circuito capaz de reproduzir música através de um cabo Jack que pode ser conectado a qualquer dispositivo. Para acompanhar este tutorial precisará dos seguintes artigos:

Imagem Produto Comprar






Amplificador de Áudio LM386










Fonte de Alimentação para Breadboard










Conector Áudio Jack 3.5mm










Cabos Jumper Macho-Macho










BreadBoard










Pilha 9v










Conector Pilha 9v




O módulo amplificador de áudio LM386 é o componente principal deste projeto:

Módulo Amplificador de Áudio LM386

Especificações:

  • Ganho de Sinal 200;
  • Tensão de Funcionamento: 5v – 12v;
  • Controlador de Volume: Potenciómetro de 10k;
  • Tamanho: 40mm x 13mm.

Pinout:

Pinout Módulo Amplificador de Áudio LM38

Sobre o LM386

Este modulo têm como principal componente o circuito integrado LM386. Este circuito integrado é um amplificador de baixa potência para uso em aplicações de baixa tensão:

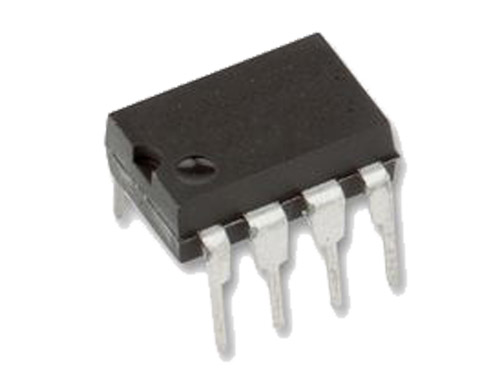

Circuito Integrado LM386

Algumas aplicações do LM386:

  • Amplificador de rádio FM;
  • Amplificador de mp3;
  • Driver de linhas;
  • Driver de pequenos servos
  • Intercomunicadores;
  • Driver para sistemas ultrassônicos
  • Sistemas de som\ de TV;
  • Conversor de potencia;
Esquema de Montagem
Esquema de Montagem



Esquema de Montagem
Para Finalizar

Caso pretenda desenvolver este circuito, recomendamos que adquira um segundo amplificador para que possa conectar o Left e o Right channels  a speakers diferentes +ara obter um som stereo em vez de mono como é desenvolvido neste circuito.
