COMO LIGAR OS MÓDULOS INTERRUPTORES SHELLY?

Vídeo deste Tutorial no nosso canal do YouTube:

Falando em módulos de smart home, a marca Shelly será certamente a que nos virá à cabeça. A sua intuitividade e facilidade tanto na montagem como na configuração acabam por se tornar os preferidos para os que querem acompanhar a casa inteligente de perto. Neste artigo, iremos demonstrar como montar os módulos da Shelly, tentando abranger todos os produtos da marca.

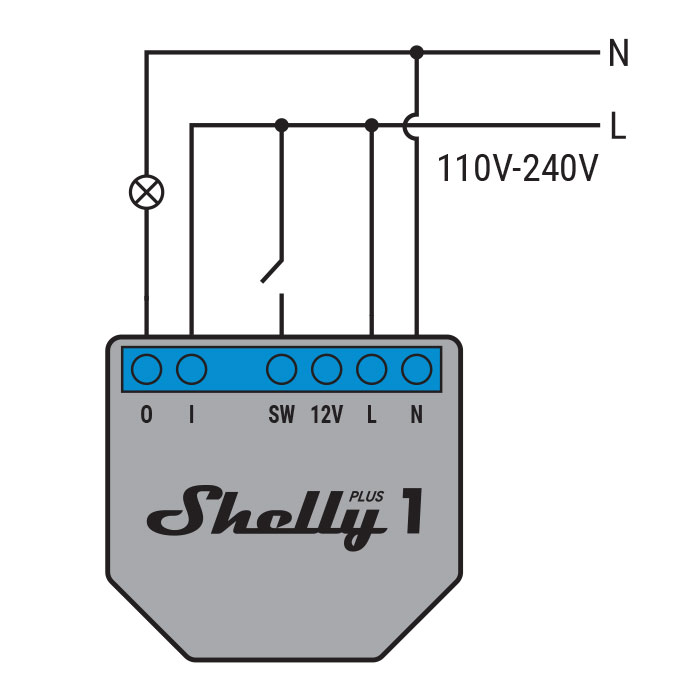

Shelly 1, 1 Plus, 1L, 1PM, 1PM Plus (Ligação com recurso a neutro)

Vamos começar pela regra geral e, posteriormente, partir para o particular. Para uma maior facilidade na troca de módulos pelos utilizadores, a Shelly manteve-se consistente nas ligações a utilizar nos seus módulos. Quando o neutro está disponível, todos estes módulos possuem uma ligação da fase (L nos Shelly’s 1, 1 Plus, 1L, 1PM Plus e Dimmer 2; ou L1 no Shelly 1PM) e uma ligação para o neutro (N). Em alguns casos, como no Shelly 1 e 1 Plus, precisamos de ligar ao terminal I a fase vinda do quadro.

A ligação às lâmpadas é realizada através do terminal 0.

Se pretender utilizar interruptores “normais”, terá de ligar um terminal do interruptor à fase provinda do quadro (alguns Shelly’s já dispõe de um terminal L a mais para esse efeito) e o outro ao terminal SW dos módulos, no caso dos Shelly’s 1, 1 Plus, 1PM e 1PM Plus; ou, no caso do Shelly 1L, ligar um terminal do interruptor ao terminal “Sx” e o outro terminal do interruptor ao SW1 ou SW2.

Shelly 1L e Dimmer 2 (Ligação sem o recurso a neutro)

Apesar de já estar bastante popular a passagem de uma linha de neutro em todas as caixas, sejam elas de interruptores ou tomadas, ainda poderá haver algumas habitações onde isso não se verifica, dispondo assim apenas do neutro. Para esses casos, apenas podemos utilizar o Shelly 1L e o Shelly Dimmer 2, cujos módulos precisam de ser equipados com o Shelly Bypass. Este pequeno dispositivo é instalado entre os dois terminais da lâmpada, não havendo a necessidade de o próprio módulo ser instalado com o neutro.
